拍頻振蕩器或BFO是一種振蕩器，可產生可變音頻范圍的正弦信號。它提供了可以在非常大的范圍內變化的頻率。

一、拍頻振蕩器的發展史：

BFO由ReginaldFessenden于1901年發明。它是最常見的振蕩器類型之一，可以在其輸出端產生可變頻率的信號。

二、拍頻振蕩器框圖及工作原理：

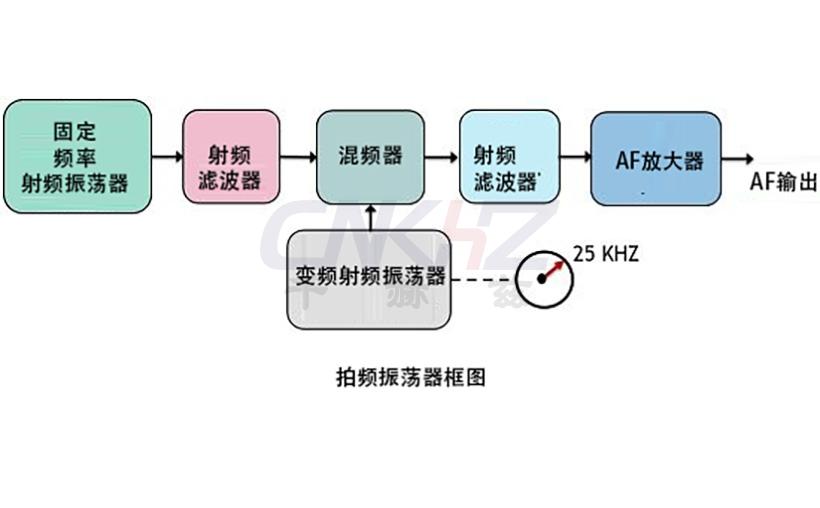

下圖表示拍頻振蕩器（BFO）的框圖：在這里，我們可以看到該框圖由一個固定振蕩器和一個變頻振蕩器組成。除此之外，它還包含2個射頻濾波器和一個混頻器，可產生兩個施加的輸入頻率的組合。此外，還有一個用于信號放大的放大器單元。

三、拍頻振蕩器執行的操作：

固定頻率射頻振蕩器將產生固定頻率的射頻信號。然后將該信號提供給RF濾波器，使其具有所需的范圍。

此外，另一個振蕩器產生一個可變頻率的信號，其值與生成的固定頻率的值略有不同。

假設生成的兩個頻率是fx和fy.然后，這兩個頻率被饋送到混頻器，混頻器產生施加在其輸入端的兩個頻率的總和和差。拍頻振蕩器（BFO）電路中存在的混頻器的調整方式是，其輸出端產生的差頻將在音頻范圍內。

此外，接收信號在輸入RF濾波器上提供，該濾波器抑制除兩個頻率的差分量之外的所有其他RF分量。

現在，產生的信號（即音頻信號）被饋送到AF放大器，以放大實現的信號。因此，在放大器的輸出端，我們得到一個放大的自動對焦信號。

四、拍頻振蕩器（BFO）如何實現：

即使兩個施加的輸入頻率中的任何一個略有變化，混頻器的差異輸出也會顯示出變化。信號頻率的這種變化可以從幾赫茲到整個音頻范圍。

另外，這里需要注意的是，隨著頻率的變化，產生的信號幅度保持不變。此外，兩個振蕩器產生的頻率必須足夠穩定。由于相對頻率的微小變化將導致作為輸出產生的差頻發生較大變化。

因此，為了限制輸出頻率的意外變化，振蕩器必須對溫度變化和電源電壓變化具有高度的穩定性。

眾所周知，拍頻振蕩器（BFO）在輸出端產生低頻和高頻。但為此，必須保持兩個振蕩器之間的適當隔離。由于任何類型的耦合的存在都會在兩者之間產生同步，以防產生微小的差異。

因此，這將導致輸出端實現的信號失真。因此，為了盡量減少失真的可能性，固定振蕩器的電壓必須比變頻振蕩器的電壓小一些。

這是拍頻振蕩器的關鍵理論和工作原理。

拍頻振蕩器的電路相當復雜。因此，為了簡單起見，現在通常使用Wein橋振蕩器。
